Tutorial zur Carplay Installation auf Mercedes C-Klasse (C63 AMG)

Tutorial zur Carplay Installation auf Mercedes C-Klasse (C63 AMG)

Wir werden hier in Bildern sehen, wie Apple Carplay auf einem Mercedes C63 AMG-Klasse installiert wird.

Erforderliche Hardware: ein T20 Torx-Schraubendreher.

Installationszeit: 30-40 Minuten

Inventar: Carplay-Modul und Verkabelung.
Dazu gehören das Modul, eine Wifi-Antenne, 2 LVDS-(Video-)Kabel, das Stromkabel, das Hilfskabel und ein USB-Kabel (bei Verwendung des drahtlosen Geräts muss es nicht eingesteckt werden).


SCHRITT 1: DEMONTAGE DES ARMATURENBRETTS



Beginnen Sie zunächst mit dem Öffnungsknopf, klammern Sie ihn fest, verwenden Sie einen Spatel oder einen dünnen Gegenstand, um ihn aufzubrechen.



2 Schrauben zum Entfernen





Das Armaturenbrett ist nirgendwo mehr fixiert, verschieben Sie es einfach.



Ziehen Sie es nach oben



Legen Sie dann das Armaturenbrett beiseite, um nicht zu stören, ohne dass die Stecker abgezogen werden müssen.


SCHRITT 2: DEMONTAGE DES AUTORADIOS

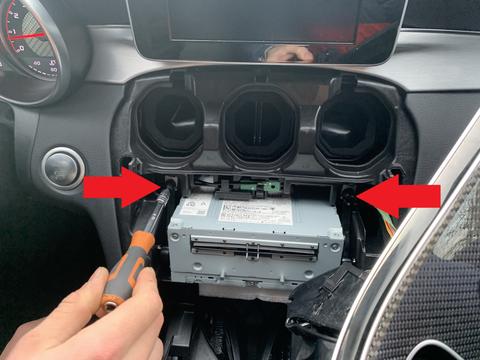

Entfernen Sie die 2 Schrauben



Entfernen Sie den Anschluss (Quadlock genannt).


SCHRITT 3: VERBINDUNG



Verbinden Sie den Quadlock mit dem By-Pass.



Verbinden Sie die 2 Videokabel (LCD-LVDS)



Anschließen der Wifi-Antenne



Verbinden Sie das rosa LVDS-Kabel mit dem blauen Anschluss (DISP- as Display).


SCHRITT 4: TEST




Drücken Sie 3 Sekunden lang die RETURN-Taste auf Ihrem Pad.

Das Menü erscheint, wählen Sie, was Sie verwenden möchten: Apple Carplay, Android Auto oder Mirror Screen.



Wir haben Apple Carplay gewählt, das standardmäßig gestartet wird (ohne das vorherige Menü), um zum Beispiel Android Auto zu wählen, gehen Sie zur App MERCEDES.

Unser Modul: Apple Carplay für MERCEDES : HIER

Ergebnis auf Video:
