Tutorial für die Installation von Carplay auf einem BMW F21 mit NBT System

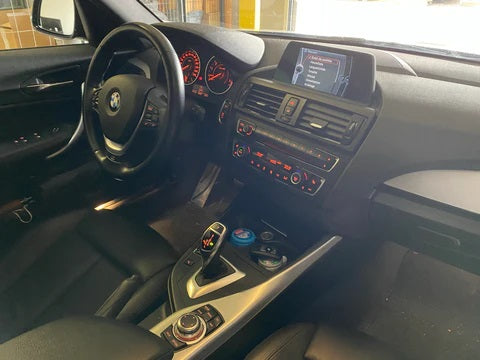

Hier sehen wir in Bildern, wie man Apple Carplay in einem BMW 1er F21 Coupé mit NBT System installiert.

Benötigte Materialien: Ein T20 Torx Schraubendreher.

Installationszeit: 30-40 Minuten.

Inventar: Carplay Modul und Verkabelung.
Dazu gehören das Modul, eine WLAN Antenne, 2 LVDS Kabel (Video), das Stromkabel, das Zusatzkabel und ein USB Kabel (muss nicht eingesteckt werden, wenn Sie das Gerät drahtlos verwenden).

SCHRITT 1: ZERLEGEN DES AUTORADIOS

Entfernen Sie einfach das Lüftungsgitter an den Seiten, keine Schrauben.



Dann müssen Sie den Klimabedienteil abschrauben, der das Autoradio "versteckt": 2 Torx Schrauben.



entfernen Sie nun den Lüftungsregler (leicht).



Nachdem die Klimaanlagenfront entfernt wurde, kann man endlich das BMW Radio sehen, das von zwei T20 Torx Schrauben gehalten wird.



Jetzt können Sie das Autoradio aus seinem Gehäuse herausnehmen.

SCHRITT 2: ABNEHMEN DES BILDSCHIRMS

Der Bildschirm wird von 2 Torx Schrauben (rote Pfeile) gehalten.



Das Entfernen des Bildschirms ist ganz einfach: Ziehen Sie ihn nach oben.



Und ziehen Sie schließlich das LVDS Kabel (Videokabel) aus dem violetten Anschluss.

SCHRITT 3: ANSCHLIESSEN

Schließen Sie dann das LVDS Kabel wie folgt an den Bildschirm und bis zum Modul an.



Schließen Sie hier den violetten Stecker des Bildschirms an (LVDS Anschluss 2).



Ziehen Sie den Netzstecker des Autoradios ab, der auch QUADLOCK genannt wird.



Ziehen Sie das Glasfaserkabel (falls Sie es haben) aus Ihrer ursprünglichen Steckdose heraus und stecken Sie es dann wieder in die Stromversorgungsbuchse (den Bypass) des Carplay.



und schließen Sie schließlich den Bypass für die Stromversorgung des Autoradios an, um den Stromkreis endlich zu schließen.

SCHRITT 4: TEST

Halten Sie auf Ihrem iDRIVE Rad die Taste BACK 3 Sekunden lang gedrückt.

Das Menü wird angezeigt, wählen Sie aus, was Sie verwenden möchten: Apple Carplay, Android Auto oder Mirror Link.



Hier haben wir uns für Apple Carplay auf dem BMW 1er F21 entschieden.
