Tutorial für die Carplay Installation in BMW X3 F25

Tutorial für die Carplay Installation in BMW X3 F25

Wir werden hier in Bildern sehen, wie Apple Carplay auf einem BMW X3 F25 CIC-System installiert wird.

Erforderliche Hardware: ein T20 Torx-Schraubendreher.

Installationszeit: 40-50 Minuten

Inventar: Carplay Modul und Verkabelung.
Dazu gehören das Modul, eine Wifi-Antenne, 2 LVDS (Video) Kabel, das Stromkabel, das Hilfskabel und ein USB-Kabel (bei Verwendung des drahtlosen Geräts muss es nicht eingesteckt werden).

SCHRITT 1: DEMONTAGE DES AUTORADIOS



Ziehen Sie die Belüftung zu sich heran, sie ist solide, so dass keine Bruchgefahr besteht!





Absaugen der Belüftung



Jetzt müssen Sie die Steuerung der Klimaanlage abschrauben, die das Radio "versteckt".



Entfernen Sie die Abdeckung, um die 2 verbleibenden Schrauben zu sehen. Lässt sich leicht entfernen.



Das Bedienfeld wird von 4 Schrauben gehalten, 2 oben (vorher gesehen) und 2 unten.



Entfernen Sie die 2 Klemmen von der Schalttafel.



Nachdem die Frontblende der Klimaanlage entfernt wurde, kann man endlich das Autoradio sehen, das mit 4 Torx-Schrauben T20 an seinem Platz gehalten wird.

SCHRITT 2: ENTFERNEN DER LEERLAUFRADABDECKUNG




Wir brauchen Zugang unter dem Leerlaufrad.



Ziehen Sie den Deckel nach oben (keine Schrauben).

SCHRITT 3: VERBINDUNG




Beginnen Sie, indem Sie die 2 Videobuchsen wie folgt anschließen

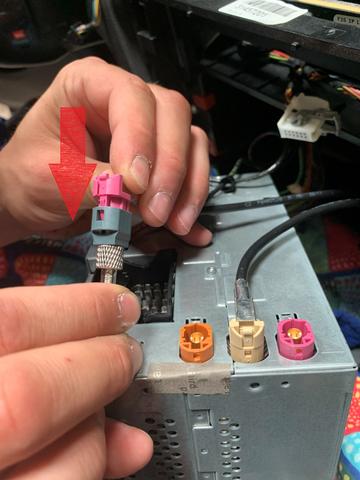

Die rosa Buchse ist Ihre Videobuchse, holen Sie sie aus ihrem Gehäuse heraus.



Stecken Sie ihn dann in die graue Buchse, die mit dem Modul verbunden ist.



Und zum Schluss verbinden Sie das rosa Kabel des Moduls mit dem rosa Originalstecker.



Trennen Sie am Idrive den Stecker



Und überbrücken Sie die Lücke zwischen dem Stecker und Ihrer Steckdose.

SCHRITT 4: TEST


Drücken und halten Sie die MENÜ Taste 3 Sekunden lang auf Ihrem iDRIVE Rad.



Das Menü erscheint, wählen Sie, was Sie verwenden möchten: Apple Carplay, Android Auto oder Mirror Screen.



Wir haben Apple Carplay gewählt, das standardmäßig gestartet wird (ohne das vorherige Menü), um zum Beispiel Android Auto zu wählen, gehen Sie für BMW App.
