Tutorial für die CarPlay Installation in Audi A6

Tutorial für die CarPlay Installation in Audi A6


Wir werden hier in Bildern sehen, wie man Apple Carplay auf einem Audi A6 mit dem kleinen Bildschirm installiert.

Benötigte Hardware: eine Ratsche mit einer 8 Endkappe.

Installationszeit: 30-40 Minuten

Inventar: Carplay Modul und Verkabelung.
Dazu gehören das Modul, eine Wifi-Antenne, 2 LVDS (Video) Kabel, das Stromkabel, das Soundkabel und ein USB-Kabel (nicht einstecken, wenn das drahtlose Gerät verwendet wird).

SCHRITT 1: DEMONTAGE DES HANDSCHUHFACHS

Sehen Sie das Audi SQ5 Tutorial : hier

Warum das Handschuhfach demontieren? Nur so können wir das Modul verstecken. Hinten ist noch Platz.

SCHRITT 2: DEMONTAGE DES MMI AUTORADIOS






die Steuerung der Klimaanlage nicht eingeschraubt ist, sondern nur vorsichtig gelöst wird.



Entfernen Sie die 2 vorhandenen Anschlüsse



Schrauben Sie die Halterung auf der Rückseite ab.



Entfernen Sie vorsichtig das Autoradio. Bei einigen Modellen muss auf jeder Seite ein Kabel entfernt werden.



Entfernen Sie die originale rosafarbene Videobuchse und den großen Netzstecker vom Radio (Quadlock).

SCHRITT 3: VERBINDUNGEN




Verbinden Sie die Video IN und Video OUT Buchsen auf diese Weise mit dem Carplay Modul.







Schließen Sie das rosa Videokabel wieder an den ursprünglichen rosa Stecker an.
Schließen Sie den Stromanschluss des Autoradios an.

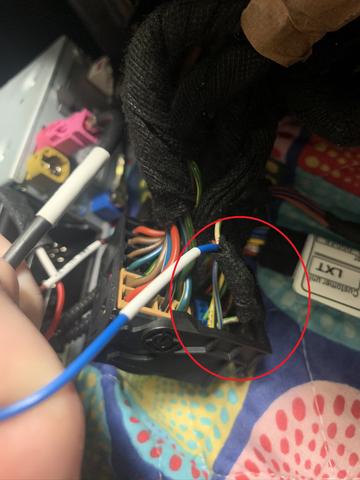

Schließen Sie das blaue MMI Kabel (damit Sie die MMI Tasten beim Navigieren im Carplay verwenden können) an das gelbe und weiße Kabel an.



Stecken Sie den grünen Tonanschluss ein.





Schließen Sie die Brücke des Klimamoduls an.



(Optional) Das Mikrofon (für den Siri-Einsatz) kann unter dem Lenkrad angebracht werden, es ist diskret und funktionell.

Bauen Sie das Autoradio und das Handschuhfach wieder zusammen und genießen Sie das Carplay, indem Sie die NAVI Taste drücken.

SCHRITT 4: ENJOY




Sie können testen, indem Sie die NAV Taste am Lenkrad drücken und 2-3 Sekunden lang gedrückt halten, um zur Carplay Schnittstelle zu wechseln.



Apple CarPlay



oder Android Auto

Modul Link: HIER.
